Замена сервопривода старого на нового образца Stels ATV 500GT/500K

По штатным местам крепления сервоприводы взаимозаменяемы между собой Stels ATV 500GT/500K


Голосов: 1
Оценить
Артикул:  LU018802-LU055223-051641

В процессе модернизации Stels ATV 500K(GT) на новых моделях был установлен сервопривод блокировки дифференциала редуктора переднего моста улучшенной конструкции (несколько изменился принцип работы и усилены шестерни редуктора сервопривода).
Сервоприводы, установленные на старых моделях, имеющих электропроводку с влагозащитными разъёмами, могут быть заменены на сервоприводы нового образца с одновременной заменой модуля управления дифференциалом.
Сервоприводы, установленные на старых моделях, не имеющих электропроводки с влагозащитными разъёмами, могут быть заменены на сервоприводы нового образца с одновременной заменой модуля управления дифференциалом и доработкой электрических соединений.
По штатным местам крепления и механической части сервоприводы взаимозаменяемы между собой.
Доработку электрических соединений следует проводить с привлечением специалистов имеющих специальные навыки и знания электротехники и электрооборудования.

Внимание:

В виду того, что новый сервопривод имеет изменённую схему управления и электронную защиту от перегрузки, замену сервопривода старого образца (каталожный номер детали LU018802) необходимо производить с одновременной заменой на сервопривод нового образца (LU055223) и новый модуль управления дифференциалом (LU051641).
При несоблюдении данной рекомендации возможна некорректная работа сервопривода и как следствие его поломка.
При подключении сервопривода и модуля управления руководствуйтесь принципиальными электрическими схемами.

ПОРЯДОК УСТАНОВКИ СЕРВОПРИВОДА БЛОКИРОВКИ ДИФФЕРЕНЦИАЛА РЕДУКТОРА ПЕРЕДНЕГО МОСТА

- слейте масло из редуктора переднего моста.
- отсоедините разъёмы электропроводки сервопривода и разъёмы модуля управления.
- отверните три болта (М6x1.0x25мм) крепления сервопривода к корпусу редуктора.
- снимите сервопривод.
- снимите направляющие втулки со старого сервопривода и установите их на новый сервопривод.

сервопривод старого образца (каталожный номер детали LU018802)   сервопривод нового образца (каталожный номер детали LU055223)

- вверните в резьбовые отверстия корпуса редуктора (штатные места крепления старого сервопривода) шпильки (М6x1.0x35мм).

Крепления сервопривода к корпусу редуктора Stels ATV 500K/GT

- установите вилку дифференциала в крайнее правое положение (к правому переднему колесу). Это положение вилки соответствует режиму 2WD.

Вилка дифференциала Stels ATV 500K/GT

- установите прокладку, либо нанесите герметик прокладку в канавку нового сервопривода.

установите прокладку, либо нанесите герметик прокладку в канавку нового сервопривода.

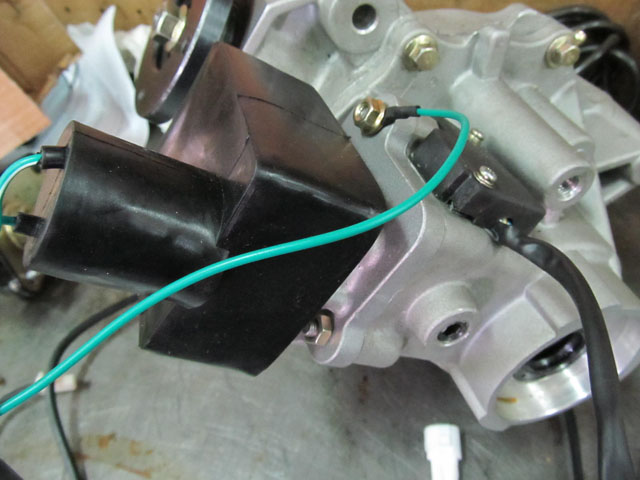

- установите новый сервопривод на штатное место. - заверните гайки (предпочтительно использовать гайки с ребристым фланцем М6x1.0) на шпильки, предварительно закрепив на одной из шпилек клемму провода «масса» сервопривода (зелёный цвет).

Установите новый сервопривод на штатное место Stels ATV 500K/GT

- залейте масло в редуктор переднего моста в соответствии с руководством по эксплуатации.

Подсоедините электрические разъёмы в соответствии со схемой, при необходимости применяя переходные разъёмы, либо заменив новые разъёмы на старые.

- подсоедините электрические разъёмы в соответствии со схемой, при необходимости применяя переходные разъёмы, либо заменив новые разъёмы на старые.

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА СЕРВОПРИВОДА БЛОКИРОВКИ ДИФФЕРЕНЦИАЛА РЕДУКТОРА ПЕРЕДНЕГО МОСТА СТАРОГО ОБРАЗЦА

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА  СЕРВОПРИВОДА БЛОКИРОВКИ ДИФФЕРЕНЦИАЛА РЕДУКТОРА ПЕРЕДНЕГО МОСТА СТАРОГО ОБРАЗЦА Stels ATV 500GT/500K

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА СЕРВОПРИВОДА БЛОКИРОВКИ ДИФФЕРЕНЦИАЛА РЕДУКТОРА ПЕРЕДНЕГО МОСТА НОВОГО ОБРАЗЦА

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА  СЕРВОПРИВОДА БЛОКИРОВКИ ДИФФЕРЕНЦИАЛА РЕДУКТОРА ПЕРЕДНЕГО МОСТА НОВОГО ОБРАЗЦА Stels ATV 500GT/500K
